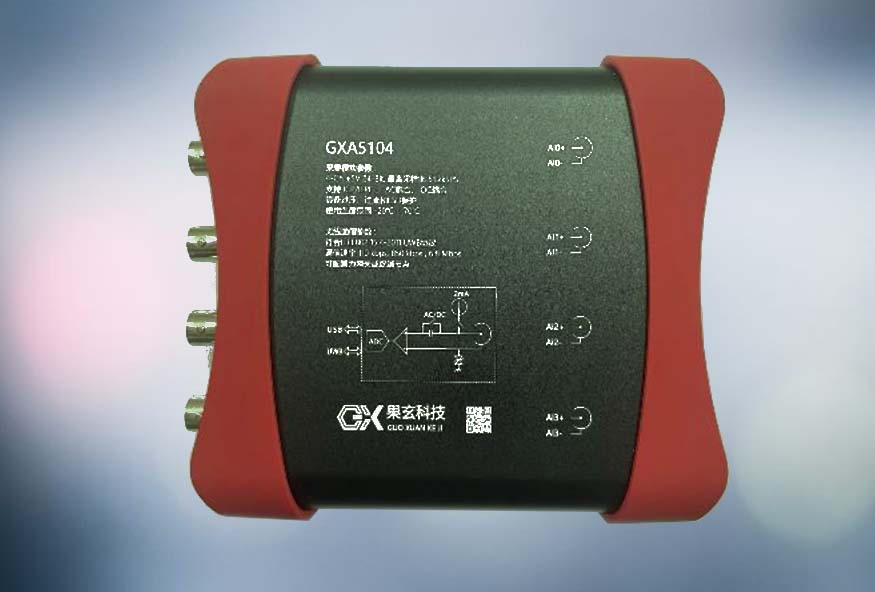

GXA5104
GXA5104是一款支持有线(USB)数据传输和无线(UWB)数据传输的4通道、高精度、高速同步采集模块,可用于机械振动信号或声音信号等高频信号采集,支持AC耦合、DC耦合和IEPE三种信号输入方式,支持二次开发.
- 4通道,24-bit分辨率,AC、DC、IEPE ±5V输入
- 无线传输带宽最大400KB/s
- 采样率 0.1Hz ~ 51200Hz可调
- 提供Windows、Linux二次开发驱动
GXA3801
GXA3801是一款超高精度模数混合采集模块,模拟采集AD分辨率为32bit,最高采样率为38.4KHz,支持单端、差分、AC、DC、IEPE耦合方式,可用于振动采集、电桥测试、压电测试等,输入阻抗1MΩ; 数字端口可配置为输入或输出,支持CAN、UART、PWM、IO等信号,支持二次开发.
- 单通道,32-bit分辨率,单端、差分、AC、DC、IEPE
- 信号输入范围 ±0.625V ~ ±20V
- 信号输入阻抗 1MΩ
- 采样率 5Hz ~ 38400Hz可调
- CAN2.0、UART、PWM(捕获或输出)、IO输入或输出
- 提供Windows二次开发驱动
GXN2703
GXN2703是一款高度集成的无线振动采集节点,体积仅30mmX30mmX34mm,集成了低功耗MCU、高精度3轴振动传感器、UWB无线通信模块、200mAh锂电池、强力磁吸安装与M4螺纹安装.
- 3轴加速度传感器,采样率0.5Hz ~ 27KHz可调
- 工作时长6个月(一天采集两次,每次10K数据)
- 强力磁吸安装、M4螺纹安装
- 防水等级 IP-X8
GXE0002
GXE扩展模块底板、WinUSB开发板、STM32F405RGT6核心板. 板载USB3300,定义了GXE扩展模块接口,可扩展常用的SPI、UART、I2C、CAN等信号,引出所有未使用的IO口.
- 板载USB3300+STM32F405RGT6,引出USB HS和FS接口(USB-B)
- GXE扩展模块接口
- 板载SD卡接口,按键x2,LEDx2,引出所有未使用的IO
GXE224C
GXE224C扩展模块具有1路CAN、1路RS485、2路RS232接口,可选择螺钉接线端子或2.54mm间距排针接口.
- GXE扩展模块,大小5cmX5cm
- 1路CAN、1路RS485、2路RS232
- 提供例程及原理图
